< Előző | Tartalom | Következő >
2.3.4 Vizsgálat a folyékonyság meghatározásához
A folyékony vagy viszkózus anyagok és keverékek, valamint a pasztaszerű anyagok folyékonyságának meghatározására a következő módszert kell alkalmazni:
2.3.4.1 Vizsgálókészülék

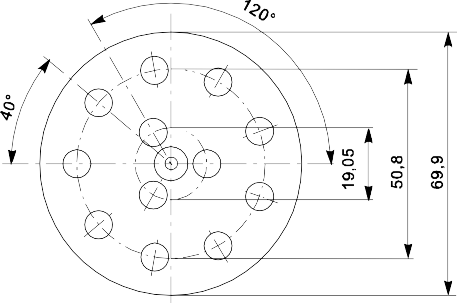

Kereskedelmi forgalomban kapható, ISO 2137:1985 szabvány szerinti penetrométer 47,5 0,05 g-os vezetőrúddal; kúpos furatokkal ellátott 102,5 0,05 g tömegű duralumíniumból készült szitatárcsával (lásd a 4. ábrát); és a minta befogadására alkalmas, 72…80 mm belső átmérőjű penetrációs tartállyal.
2.3.4.2 Vizsgálati eljárás
A mintát legkésőbb fél órával a mérés előtt a penetrációs tartályba öntjük. A tartályt a légmentes lezárás után a mérésig mozdulatlan állapotban kell tartani. A mintát a légmentesen lezárt penetrációs tartályban 35 °C 0,5 °C hőmérsékletre felmelegítjük és a penetrométer asztalára helyezzük közvetlenül a mérés előtt (legfeljebb 2 perccel előbb). Ezt követően a szitatárcsa S csúcsát a folyadék felületére helyezzük, és mérjük a behatolás mélységét az idő függvényében.
2.3.4.3 Az eredmények értékelése
Az anyag pasztaszerű, ha az S csúcsot a minta felületére helyezve a mérőórán leolvasott behatolás
a) 5 0,1 s terhelési idő elteltével 15,0 0,3 mm-nél kisebb, vagy
b) 5 0,1 s terhelési idő elteltével 15,0 0,3 mm-nél nagyobb, de újabb 55 0,5 s idő elteltével a további penetráció 5 0,5 mm-nél kisebb.
Megjegyzés: Olyan minta esetében, amelynek folyáspontja van, gyakran nem lehet a penetrációs tartályban állandó szintű felületet létrehozni és ennek következtében nem lehet világosan megállapítani a mérés kezdeti feltételeit az S csúccsal való érintkezésbe hozatalkor. Ezenfelül bizonyos minták esetében a szitatárcsa ráhelyezése a felület rugalmas alakváltozását válthatja ki, ezáltal az első másodpercekben mélyebb behatolás látszatát kelti. Ezekben az esetekben alkalmas lehet az eredmények értékelését az előző b) pont szerint végezni.
* A tűrés nélkül megadott méretek tűrése: 0,1 mm
